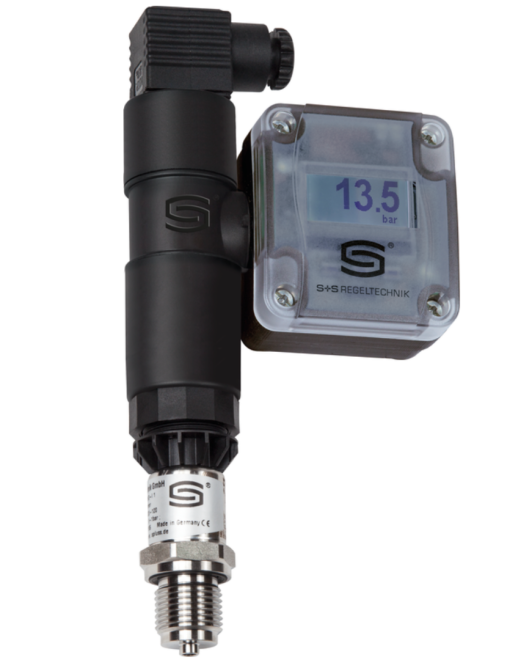

Immagini a scopo illustrativo, vedi la documentazione.

SKU
SHD-SD

Campi di pressione: 0..6 / 0..10 / 0..16 bar
Cella di misura in Ceramica
Temperatura fluido -15..+125°C
Uscita 0-10V o 4-20mA

Non adatto ad ammoniaca e freon!


Con attacco da 1/2" GAS
Incl. presa DIN EN 175301-803-A

Disponibile
A partire da

138,29 €

Spedizione gratuita da €120 IVA escl.


Semplicità e velocità: ordine web




Per quantitativi consistenti:

? Preventivo non cumulabile con promozioni web.
Articoli in sconto iNella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato
Articoli in stock i

Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati.

Verifica disponibilità
Seleziona modello

Trasmettitore di pressione con uscita 4-20mA o 0-10V

Tipo di Uscita
Range pressione
Elementi prodotti raggruppati
Cod.Art. Nome prodotto Disponibilità Prezzo Qtà
SHD-SD-U_6
Campo di misura: 0-6 bar, Uscita 0-10V
138,29 €
SHD-SD-I_6
Campo di misura: 0-6 bar, Uscita 4-20mA
138,29 €
SHD-SD-U_10
Campo di misura: 0-10 bar, Uscita 0-10V
138,29 €
SHD-SD-I_10
Campo di misura: 0-10 bar, Uscita 4-20mA
1+ pezzi in magazzino
138,29 €
SHD-SD-U_16
Campo di misura: 0-16 bar, Uscita 0-10V
138,29 €
SHD-SD-I_16
Campo di misura: 0-16 bar, Uscita 4-20mA
138,29 €

Il trasmettitore di pressione PREMASGARD® SHD-SD misura le pressioni relative nel range di misura dei bar. Esso trasforma la grandezza di misura in un segnale normalizzato di 0  -  10 V o 4...20 mA. Il collegamento di processo è G  ½  ". Viene usato nella misura delle pressioni in fluidi gassosi e liquidi. Questo trasmettitore di pressione viene impiegato in impianti idraulici, pneumatici, nella tecnica di processo e nella costruzione di impianti.
Non adatto ad ammoniaca e freon!

Opzioni:
- Modulo display, altezza aggiuntiva: ca. 50 mm, per la visualizzazione della pressione.

Caratteristiche tecniche

Alimentazione di tensione24 V AC ⁄ DC con uscita 0 - 10 V
7 - 33 V DC con uscita 4...20 mA
Tempo di risposta2 ms (tipo 1 ms)
Variazione di carico< 100 Hz
Linea caratteristica± 0,3 %
Segnale in uscita0 - 10 V, 3 conduttori, (carico > 10 kOhm) o 4...20 mA, 2 conduttori (carico < (UB (V) -7 V) / 0,02 A;
RL varia a seconda del carico
Range di misura0... 6 / 0...10 / 0...16 bar
Principio di misuracella di misura in ceramica
Temperatura fluido–15...+ 125 °C
Collegamento pressioneG ½ " con guarnizione posteriore e manometro (combinato)
con profilo di tenuta FPM spec. ww. G ¼ " DIN 3852
Tipo di pressionerelativa
Sovraccarico ⁄ pressione di scoppio< 4 bar : 3 x FS
> 4 bar : 2,5 x FS
Collegamento elettricoconnettore DIN EN 175301803A
Involucroacciaio inox, tipo di acciaio 1.4305
Testa collegamentoplastica, ca. 98 x 50 x 34 mm
Montaggiodirettamente sulla condotta in pressione
Parti a contatto con il fluido da misurareCollegamento di pressione in acciaio inox,
tipo di acciaio, 1.4305, AISI 303;
elemento di misura in ceramica Al203 (96%);
materiale della guarnizione in FPM (Viton)
Classe di protezioneIII (secondo EN 60 730)
Grado di protezioneIP 65 (secondo EN 60 529)
Normeconformità CE, compatibilità elettromagnetica
secondo EN 61326 secondo la direttiva 2014 ⁄ 30 ⁄ EU

Maggior informazioni in scheda tecnica, scaricabile dalla sezione ALLEGATI.

Maggiori Informazioni
Tipo di misura Pressione relativa
Area di utilizzo Condotto d'aria
Elemento di misura Piezoresitivo
Tipo di uscita Tensione 0-10V, Corrente 4-20 mA
Installazione Filettatura G 1/2"
Settore di Applicazione HVAC-R

ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
