Immagini a scopo illustrativo, vedi la documentazione.

SKU
HMI

Accessorio per FIELDLOGGER-512






Disponibile
A partire da

164,90 € 202,00 €

 Spedizione gratuita da €75 iva escl.

Articoli in sconto i Nella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato
Articoli in stock i

Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati.



Verifica disponibilità
Seleziona modello

Per aziende con acquisti multipli:
Richiedi preventivo

Display a colori da 1/4" TFT VGA

Prodotti
Elementi prodotti raggruppati
Cod.Art. Nome prodotto Disponibilità Prezzo Qtà
HMI-512
HMI per il FieldLogger 512k
Special Price 164,90 € Prezzo 202,00 €

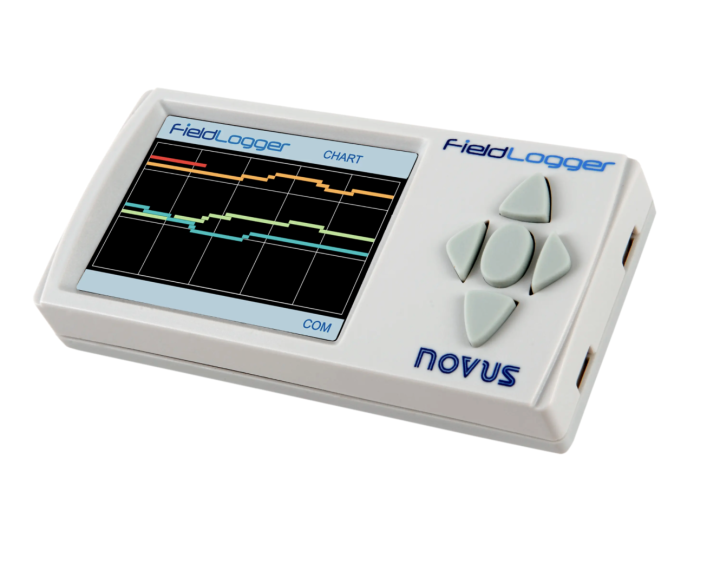

L'HMI (Human-Machine Interface) è un accessorio disponibile per il FieldLogger. Sono implementate diverse caratteristiche in questo dispositivo, come:

- il monitoraggio dei canali abilitati
- la visualizzazione di questi canali in modo grafico
- il monitoraggio degli allarmi
- il controllo e la configurazione di alcuni parametri fondamentali dello stato di funzionamento del FieldLogger
- la visualizzazione anche del progressivo dati del dispositivo di download, quando si utilizza un flash drive USB.

Dettagliate istruzioni di installazione e funzionamento HMI sono tutti nel manuale FieldLogger che potete scaricare accedendo al TAB SCHEDA TECNICA qui a destra.
Per il funzionamento corretto dell'HMI, il FieldLogger deve avere la versione software 1.01 o superiore.

Tutte le operazioni disponibili dall'HMI sono fatte utilizzando SOLO il tastierino numerico posto sul lato destro. Evitare pertanto di toccare lo schermo HMI (non è touch).

Caratteristiche Tecniche

  • Schermo a colori 2,4 QVGA
  • Formato 96x48 mm
  • Indica canali valori correnti come testo o grafico
  • Mostra lo stato del FieldLogger e le informazioni di allarme
  • Consente il controllo locale e la configurazione di alcuni parametri
  • Installazione locale o remoto con la comunicazione RS485

Dimensioni e montaggio

La schermo HMI può essere montato semplicemente con un clic sul frontale del FieldLogger 512

Connessioni

Il pannello è collegato al FieldLogger tramite un connettore DB9 che si trova nel fondo. Può essere attaccato o staccato anche quando il FieldLogger è alimentato.
Alimentazione e comunicazione seriale passano attraverso il connettore DB9, quindi è l'unico collegamento necessario. Vi è anche la possibilità di utilizzare l'HMI in remoto, attaccato al FieldLogger tramite un cavo di prolunga. La comunicazione tra operatore e FieldLogger avviene attraverso RS485, è possibile utilizzare il HMI con il FieldLogger fino a 850 metri.

ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
