- Range di misura umidità: 0…100 % u.r.
- Range di esercizio umidità: 0...95 % u. r. (senza condensa)
- Uscita attiva 4-20mA o 0-10V
- Alimentazione di tensione: 24 V AC (±20%); 15...36 V DC U; 15...35 V DC I;
- Grado di protezione: IP54, solo involucro!
- Precisione ± 2.0%
SOLITAMENTE CONSEGNA 15 - 20 GIORNI LAVORATIVI
200,22 €
Spedizione gratuita da €120 IVA escl.
Per quantitativi consistenti:
![]() | Nella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato |
![]() | Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati. |

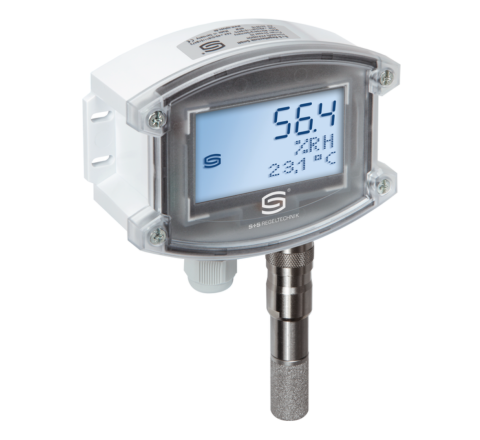

Sonda di umidità ambiente ± 2% r.H. con uscita analogica - Promo
Brand
S+S Regeltechnik
Il Sensore di umidità HYGRASGARD ® AFF-SD, classe di precisione ± 2% UR, misura l'umidità relativa dell'aria. Il trasmettitore di umidità converte in segnali standard di 0-10 V o 4-20 mA, con custodia in materiale plastico resistente agli urti e coperchio della custodia con le viti di bloccaggio rapido ed è disponibile a scelta con o senza display. Il sensore di umidità si applicata in ambienti non aggressivi senza polvere in ambienti refrigerazione, condizionamento d'aria, ventilazione e tecnologia delle camere bianche, o come sensore di umidità esterna. E' possibile anche una regolazione fine da parte dell'utente. Dispone di quattro range di temperatura configurabili e viene utilizzato in ambienti non aggressivi, senza polvere, in impianti di refrigerazione, climatizzazione, aerazione e di camere bianche. L'umidità relativa (in % di u. r.) è il quoziente tra la pressione parziale di vapore acqueo e la pressione di vapore saturo alla relativa temperatura del gas. I trasmettitori di misura sono concepiti per il rilevamento preciso dell'umidità. Come elemento di misura per il rilevamento dell'umidità viene usato un sensore digitale e stabile a lungo termine. Una regolazione di precisione può essere eseguita dall'utilizzatore.
Opzione: Display illuminato, a dure righe, dimensioni ca. 36 x 15 mm (L x A);
Accessori: SF-M, WS-01, WS-04;
Caratteristiche tecniche
Alimentazione di tensione | 24 V AC (± 20 %) e 15...36 V DC nella variante U 15...35 V DC nella variante I, a seconda del carico, ondulazione residua stabilizzata ± 0,3 V |
---|---|
Carico | Ra (Ohm) = (Ub-14 V) / 0,02 A nella variante I |
Potenza assorbita | < 1,1 VA ⁄ 24 V DC ; < 2,2 VA ⁄ 24 V AC |
Resistenza di carico | RL > 5 kOhm nella variante U |
Sensori | sensore di umidità digitale, con sensore di temperatura integrato, bassa isteresi, alta stabilità a lungo termine |
Range di misura umidità | 0…100 % u.r. (l'uscita corrisponde a 0 - 10 V o 4...20 mA) |
Range di esercizio umidità | 0...95 % u. r. (senza condensa) |
Scostamento umidità | tipo ± 2 % u. r. (20…80 % u. r.) a +25 °C, altrimenti ± 3 % u.r. |
Uscita umidità | 0 - 10 V nella variante U 4...20 mA nella variante I, vedi diagramma carico |
Protezione sensore | Filtro sinterizzato in plastica, Ø 16 mm, L = 35 mm, intercambiabile (come opzione filtro sinterizzato in metallo, Ø 16 mm, L = 32 mm) |
Temperatura ambiente | Conservazione –35...+85 °C; esercizio –30...+70 °C, non condensante |
Collegamento di processo | con viti |
Tubo di protezione | acciaio inox, Ø 16 mm, NL = 55 mm |
Collegamento elettrico | 2, 3 o 4 fili 0,14 - 1,5 mm² tramite morsetti a vite su scheda a circuito stampato |
Involucro | plastica, stabilizzato contro raggi UV, materiale poliammidico, rinforzato al 30 % con sfere di vetro, con viti a chiusura rapida (combinazione intaglio ⁄ impronta a croce), colore bianco traffico (simile a RAL 9016) |
Dimensioni involucro | 72 x 64 x 37,8 mm (Tyr 1 senza display) 72 x 64 x 43,3 mm (Tyr 1 con display) |
Avvitamento cavo | M 16 x 1,5 ; con scarico della trazione, intercambiabile, max. diametro interno 10,4 mm |
Stabilità a lungo termine | ±1 % ⁄ anno |
Classe di protezione | III (secondo EN 60 730) |
Grado di protezione | IP 65 (secondo EN 60 529) |
Norme | conformità CE secondo la direttiva CEM 2014 ⁄ 30 ⁄ EU, secondo EN 61326-1, secondo EN 61326-2-3 |
Tipo di misura | Umidità relativa |
---|---|
Area di utilizzo | Ambiente esterno |
Tipo di uscita | Tensione 0-10V, Corrente 4-20 mA |
Installazione | A parete |
Settore di Applicazione | Building Automations & Smart Home, Civile, Magazzini e Locali tecnici, Sale CED, Uffici, Scuole e Strutture Pubbliche |
ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
