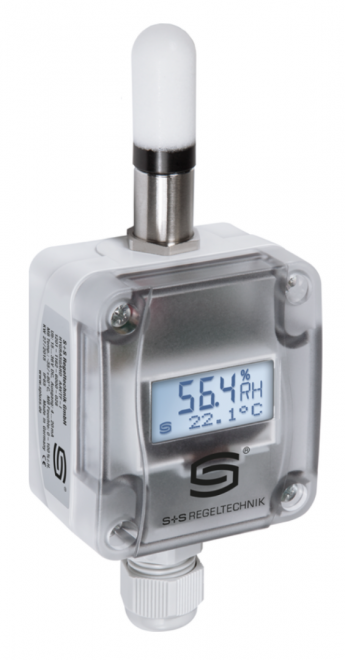

Sonda di umidità da parete HYGRASGARD® AFF-SD in forma compatta, calibrabile e adatta al rilevamento preciso dell’umidità relativa in ambienti non aggressivi e senza polvere, per applicazioni HVAC, refrigerazione, climatizzazione, camere bianche, locali tecnici, hotel e sale conferenze.
- Campo di misura umidità: 0…100% u.r.
- Precisione umidità: ±2,0%
- Versione 4…20 mA o 0–10 V / 4…20 mA con Automatic Output Switching
- Involucro compatto IP65 con filtro sinterizzato in plastica
190,21 € 200,22 €
Spedizione gratuita da €120 IVA escl.
Per quantitativi consistenti:
 Articoli in sconto i | Nella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato |
| Articoli in stock i | Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati. |
Sonda di umidità da parete compatta ±2% con uscita 4-20 mA o 0-10 V
Brand
S+S Regeltechnik
La sonda di umidità da parete HYGRASGARD® AFF-SD è progettata per il rilevamento preciso dell’umidità relativa dell’aria in ambienti non aggressivi e senza polvere. La forma compatta la rende particolarmente adatta per installazioni dove sono richiesti ingombri ridotti, mantenendo un’elevata affidabilità di misura.
Il sensore digitale di umidità, stabile a lungo termine e calibrato in fabbrica, rileva l’umidità relativa nel campo 0…100% u.r. e trasforma il valore misurato in un segnale analogico. La famiglia AFF-SD è disponibile nella variante AFF-SD-I con uscita 4…20 mA a 2 conduttori oppure nella variante AFF-SD-A con uscita automatica 0–10 V / 4…20 mA tramite tecnologia Automatic Output Switching AOS, che riconosce il tipo di uscita necessario e commuta automaticamente sull’uscita in tensione o corrente.
La sonda viene utilizzata in impianti di refrigerazione, climatizzazione e camere bianche, oltre che in locali tecnici, hotel e sale conferenze. L’involucro compatto in plastica antiurto è resistente ai raggi UV, con grado di protezione IP65 e filtro sinterizzato in plastica intercambiabile. Come opzione sono disponibili filtro sinterizzato in metallo, display illuminato e collegamento con connettore M12 su richiesta.
| Dati tecnici | |
|---|---|
| Modello | HYGRASGARD® AFF-SD |
| Tipo prodotto | Sonda di umidità da parete compatta |
| Grandezza misurata | Umidità relativa |
| Range di misura umidità | 0…100% u.r. / RH |
| Precisione umidità | Tipico ±2,0% tra 20…80% u.r. a +25 °C; altrimenti ±3,0% |
| Sensore | Sensore di umidità digitale con sensore di temperatura integrato, bassa isteresi, alta stabilità a lungo termine |
| Variante AFF-SD-I | Uscita 4…20 mA, collegamento a 2 conduttori |
| Alimentazione AFF-SD-I | 15…36 V DC, in funzione del carico |
| Carico AFF-SD-I | Ra = (Ub - 14 V) / 0,02 A |
| Variante AFF-SD-A | Uscita automatica 0–10 V / 4…20 mA con Automatic Output Switching AOS |
| Alimentazione AFF-SD-A | 24 V AC/DC ±10% |
| Resistenza di carico AFF-SD-A | RL = 25…450 Ω per AOS-I; RL > 15 kΩ per AOS-U |
| Tipo di comando AFF-SD-A | Collegamento a 3 conduttori |
| Potenza assorbita | <1,0 W / 24 V DC; <2,2 VA / 24 V AC |
| Sistema unitario | SI di default o IU, commutabile tramite DIP switch |
| Range di esercizio umidità | 0…95% u.r., senza condensa |
| Temperatura ambiente | Conservazione -35…+85 °C; esercizio -30…+70 °C, non condensante |
| Stabilità a lungo termine | ±1% / anno |
| Protezione sensore | Filtro sinterizzato in plastica Ø 16 mm, L = 35 mm, intercambiabile |
| Filtro opzionale | Filtro sinterizzato in metallo Ø 16 mm, L = 32 mm |
| Tubo di protezione | Acciaio inox V2A (1.4301), Ø 16 mm, NL = 55 mm con filtro |
| Involucro | Plastica resistente ai raggi UV, poliammide rinforzata al 30% con sfere di vetro |
| Colore involucro | Bianco traffico, simile a RAL 9016 |
| Dimensioni involucro senza display | 72 x 64 x 37,8 mm |
| Dimensioni involucro con display | 72 x 64 x 43,3 mm |
| Collegamento elettrico | 2, 3 o 4 fili secondo schema di collegamento; 0,14…1,5 mm² tramite morsetti a vite |
| Collegamento cavo | Avvitamento cavo in plastica M16 x 1,5 con scarico della trazione |
| Connettore M12 | Opzionale su richiesta secondo DIN EN 61076-2-101 |
| Collegamento di processo | Con viti |
| Classe di protezione | III secondo EN 60730 |
| Grado di protezione | IP65 secondo EN 60529, involucro controllato TÜV SÜD n. 713139052 |
| Display | Opzionale, illuminato, a due righe, circa 36 x 15 mm |
| Norme | Conformità CE secondo direttiva CEM 2014/30/UE |
| Misura singola | Umidità relativa |
|---|---|
| Settore di Applicazione | Building Automations & Smart Home, Celle frigorifere, Civile, HVAC-R, Laboratori e Camere Bianche, Magazzini e Locali tecnici, Sale CED, Uffici, Scuole e Strutture Pubbliche |
| Tipo di misura | Umidità relativa |
| Ambiente di utilizzo | Ambiente esterno |
| Tipo di uscita | Tensione 0-10V, Corrente 4-20 mA |
| Installazione | A parete |
ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
