Trasmettitore di pressione differenziale e portata volumetrica Modbus
Brand
S+S Regeltechnik

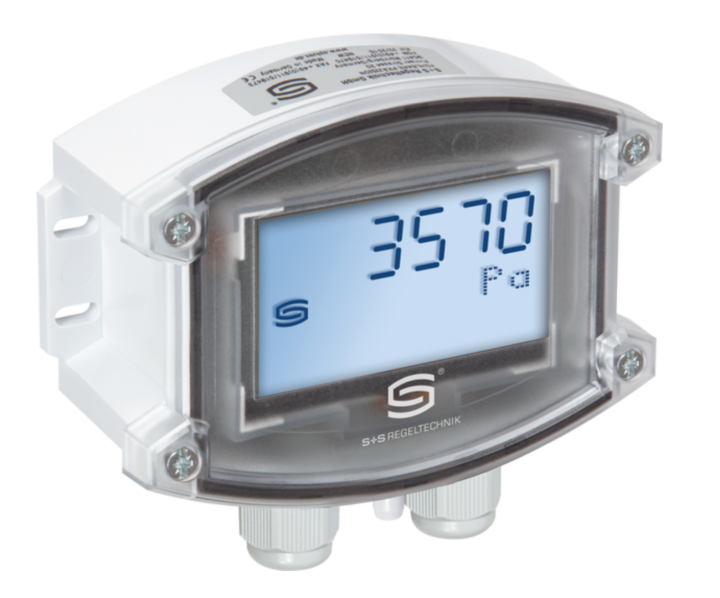

PREMASGARD® 7147-Modbus di S+S Regeltechnik è un trasmettitore elettronico per la misura della pressione differenziale e della portata volumetrica in aria pulita e fluidi gassosi, dotato di comunicazione RS485 Modbus RTU. Il sensore utilizza un elemento di misura piezoresistivo e presenta un campo di pressione differenziale da -7000 a +7000 Pa, con precisione tipica di ±105 Pa a +25 °C. Tramite Modbus sono disponibili i valori di pressione differenziale e portata volumetrica; per il tipo 7147 la portata indicata raggiunge 167332 m³/h con fattore k = 2000. L'interfaccia RS485 è separata galvanicamente. Il dispositivo permette di configurare baud rate di 9600, 19200 o 38400 Baud, indirizzi Modbus da 0 a 247 e filtraggio del segnale di 0, 1 o 10 secondi. PREMASGARD® 7147-Modbus è disponibile nella versione standard senza display e nella versione PREMASGARD® 7147-Modbus LCD con display illuminato a tre righe programmabile, utilizzabile per visualizzare la pressione differenziale, la portata volumetrica oppure un valore configurabile.
Il trasmettitore è indicato per il monitoraggio di sovrappressione, depressione e pressione differenziale in impianti HVAC, canali di ventilazione e climatizzazione, sistemi di filtrazione, camere bianche, apparecchiature medicali, cabine di verniciatura e altre applicazioni di controllo della pressione e della portata. Il collegamento alla pressione avviene mediante raccordi per tubo flessibile Ø 6 mm. Il set ASD-06, composto da tubo di collegamento da 2 m, due nippli e viti, è compreso nella fornitura. Il collegamento elettrico standard utilizza pressacavo M16 x 1,5; su richiesta è disponibile la variante con connettore M12. L'involucro in materiale plastico resistente ai raggi UV presenta grado di protezione IP65. La calibrazione automatica del punto zero è disponibile come opzione per il tipo 7147 e deve essere specificata al momento dell'ordine.
| Dati tecnici | |
|---|---|
| Modelli | PREMASGARD 7147-Modbus; PREMASGARD 7147-Modbus LCD |
| Grandezze misurate | Pressione differenziale, portata volumetrica |
| Tipo di pressione | Pressione differenziale |
| Range pressione | -7000...+7000 Pa |
| Precisione pressione | Tip. ±105 Pa a +25 °C |
| Elemento di misura | Piezoresistivo |
| Portata volumetrica | Fino a 167332 m³/h con k = 2000 |
| Sovrappressione / sottopressione | Max. ±50 kPa |
| Offset punto zero | ±10 % del range di misura |
| Isteresi | 0,3 % Vf |
| Linearità | < ±1 % Vf |
| Deriva temperatura | ±0,1 % per °C |
| Stabilità a lungo termine | ±1 % all'anno |
| Comunicazione | Modbus RTU |
| Interfaccia | RS485, separata galvanicamente |
| Baud rate | 9600 / 19200 / 38400 Baud |
| Indirizzo Modbus | 0...247 |
| Filtraggio segnale | 0 s / 1 s / 10 s |
| Alimentazione | 24 V AC ±20 %; 15...36 V DC |
| Potenza assorbita | Tip. <4,8 W a 24 V DC; <6,8 VA a 24 V AC |
| Collegamento pressione | Raccordo per tubo flessibile Ø6 mm |
| Temperatura fluido | -20...+50 °C |
| Compensazione temperatura | 0...+50 °C |
| Temperatura ambiente | -30...+70 °C |
| Umidità ammessa | <95 % u.r., senza condensa |
| Dimensioni involucro | 126 × 90 × 50 mm |
| Collegamento elettrico | Morsetti Push-in, 0,2...1,5 mm² |
| Collegamento cavo | Pressacavo M16 × 1,5 |
| Connettore M12 | Opzionale |
| Grado di protezione | IP65 |
| Classe di protezione | III |
| Display | Opzionale, illuminato a 3 righe e programmabile |
| Set di collegamento | ASD-06 incluso |
| Auto-zero | Opzionale sul tipo 7147 |
| Tipo di misura | Pressione differenziale, Portata aria |
|---|---|
| Ambiente di utilizzo | Ambiente interno |
| Elemento di misura | Piezoresitivo |
| Tipo di uscita | RS485 Modbus RTU |
| Installazione | A parete |
