DATI TECNICI

Alimentazione di tensione:

24V AC (+ 20%); 15.36 V DC

Potenza assorbita:

< 1,2 W / 24 V DC; < 1,8 VA / 24V AC

Sistema unitario:

SI (default) o IU (commutabile tramite Modbus)

Grandezze:

Temperatura I°Cl (°FJ

Sensore:

Pt1000, DIN EN 60751, classe B

Range di misura:

-50...+150 °C

Precisione temperatura:

tipico + 0,2K a +25 °C

Offset punto zero:

#10 °C

Temperatura ambiente:

Trasmettitore di misurazione -30...+70 °C

Fluido:

aria pulita e gas non aggressivi, non infiammabili

Comunicazione:

W-Modbus (Wireless Modbus, codifica AES-128)

frequenza 2,4 GHz ISM, potenza di trasmissione 100 mW, portata max. 500 m (campo libero) / ca. 50-70 m (edificio)

Protocollo bus:

Modbus (RTU-Mode), range indirizzi regolabile O...247

Filtraggio del segnale:

0,3s / 1 s / 10 s

Involucro:

Plastica, resistente ai raggi UV, materiale poliammidico, rinforzato al 30% con sfere di vetro, con viti a chiusura rapida

(combinazione intaglio / impronta a croce), colore bianco traffico (simile a RAL 9016),

il coperchio per il display è trasparente!

Dimensioni involucro:

108 x 78,5 x 43,3 mm (Tyr 3 senza display)

108 x 78,5 x 45,8 mm (Tyr 3 con display)

Collegamento cavo:

Avvitamento cavo in plastica (M 20 x 1,5; con scarico della trazione, intercambiabile, diametro interno 8-13 mm) o connettore M12 secondo DIN EN 61076-2-101 (come opzione su richiesta)

Collegamento elettrico:

0,2 - 1,5 mm?, tramite morsetti Push-in

Collegamento di processo:

tramite viti

Umidità dell'aria consentita:

 < 95% %u.r., aria senza condensa

Classe di protezione:

III (secondo EN 60730)

Grado di protezione:

IP 65 (secondo EN 60 529)

Norme (Modbus):

conformità CE secondo la direttiva CEM 2014 / 30 / EU

Norme (W-Modbus):

conformità CE secondo la direttiva radio 2014 / 53 / EU

Come opzione:

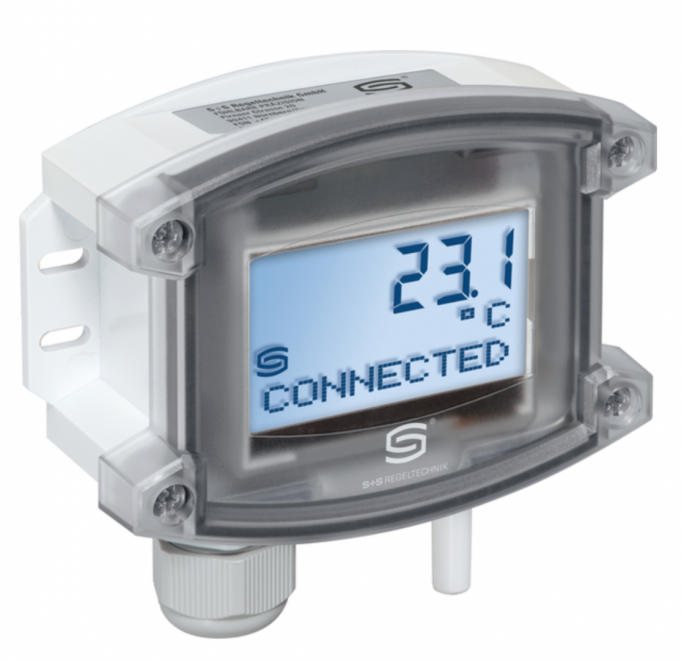

Display illuminato a tre righe, programmabile, dimensioni ca. 51 x 29 mm (Lx A), per l'indicazione della temperatura effettiva, messaggio di errore o di un valore di visualizzazione programmabile in maniera personalizzata

Autodiagnostica:

Error 1 a rottura sonda

Error 2 a cortocircuito sonda
