Immagini a scopo illustrativo, vedi la documentazione.

SKU
SW

Per Gas e Liquidi in condotti chiusi, a seconda del modello

- Diametro tubo: da 3/4'' a 1/2'' fino a 8''
- Con uscita di commutazione
- Fornito con set di palette
- Attacco filettato R 1"

Disponibile
A partire da

123,75 €

Spedizione gratuita da €75 iva escl.



Articoli in sconto iNella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato
Articoli in stock i

Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati.


Verifica disponibilità
Seleziona modello


Per aziende con acquisti multipli:

Richiedi preventivo

Flussostato meccanico con set palette

Elementi prodotti raggruppati
Cod.Art. Nome prodotto Disponibilità Prezzo Qtà
SW-1E
Tubo diametro 1"-8", max 11 bar, fluido normale, elementi di contatto in ottone
123,75 €
SW-2E
Tubo diametro 1"-8", max 30 bar, fluido aggressivo, elementi di contatto in acciaio inox V4A
391,43 €
SW-3E
Tubo diametro 1/2", max 11 bar, fluido normale, elementi di contatto in ottone, incl. pezzo a T
227,96 €
SW-4E
Tubo diametro 3/4", max 11 bar, fluido normale, elementi di contatto in ottone, incl. pezzo a T
227,96 €
PSW-09
Set palette di ricambio (4 pezzi) in acciaio inox 1 - 8 ''
20,46 €

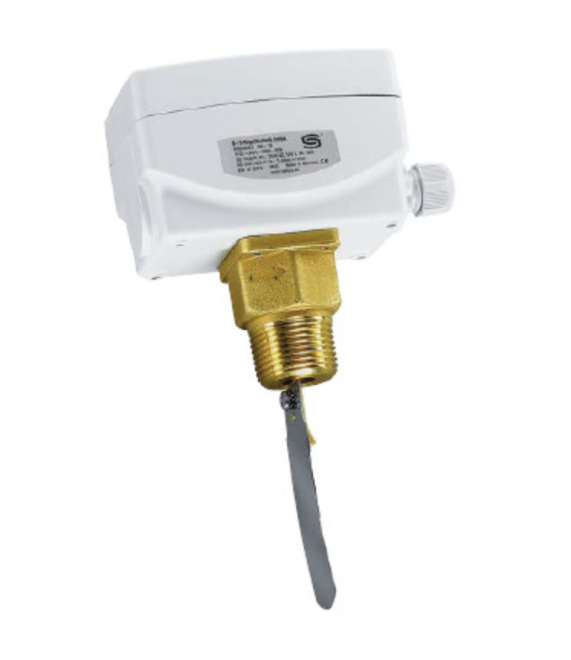

Flussostato meccanico a paletta RHEASREG® SW. Il sensore di flusso è adatto al monitoraggio del flusso di fluidi liquidi e gassosi in tubazioni, sistemi idraulici da 3 ⁄ 4'' a 1 ⁄ 2'' fino a 8'' di diametro, inoltre viene usato come rilevatore di portata o protezione per mancanza acqua, per es. per pompe in circuiti dell'olio e di raffreddamento, macchine frigorifere, evaporatori, compressori e scambiatori di calore, con corpo in ottone o acciaio inox.

Tabella valori di commutazione e tabella diametro tubo con combinazioni palette in scheda tecnica.

Avvertenza: Z = deve essere usata anche la quarta paletta lunga compresa tra gli elementi forniti oltre alle palette già montate in fabbrica (1,2,3 più 4)!

Funzione

Flussometro: i contatti COM - NO (rosso - giallo) si aprono quando il flusso scende fino al valore impostato. Contemporaneamente si chiudono i contatti COM - NC (rosso - azzurro) e possono essere utilizzati come contatto di segnale. L'apparecchio è impostato in fabbrica sul valore di disinserzione minimo, che può essere aumentato ruotando la vite di range verso destra.

Montaggio: montaggio in verticale in tubazione orizzontale, raccordo a T Rx" secondo DIN 2950, tratto di assestamento di almeno 5 volte il diametro del tubo prima e dopo la paletta.

Caratteristiche tecniche

Potere di commutazione15 (8) A; 24...250 V AC
a 24 V AC min. 150 mA
Contattomicrointerruttore in involucro antipolvere
come commutatore a un polo, a potenziale zero
(contatto in scambio)
Fluidonormale
Tubo Ø DN1'' - 8 '', 1/2'' o 3/4'', a seconda del modello
Pressione di incl. raccordo a T Ø esercizio max. PN max11 bar o 30 bar a seconda del modello
Collegamento elettrico0,14 - 1,5 mm², con morsetti a vite
Involucroplastica, stabilizzato contro raggi UV,
materiale poliammidico, rinforzato al 30 % con sfere in vetro,
colore bianco traffico (simile a RAL 9016)
Corpo principaleAcciaio zincato
Corpo filettatoAcciaio inox o ottone, filettatura R 1"
PalettaAcciaio inox V4A (1.4401)
Dimensioni involucro108 x 70 x 73,5 mm (Thor 2)
Temperatura involucro–40...+85 °C
Temperatura max fluido+120 °C
Avvitamento cavoM 20 x 1,5 ; con scarico della trazione
Classe di protezioneI (secondo EN 60 730)
Grado di protezioneIP 65 (secondo EN 60 529)
Normeconformità CE,
direttiva CEM 2014 ⁄ 30 ⁄ EU,
direttiva sulla bassa tensione 2014 ⁄ 35 ⁄ EU



Maggiori Informazioni
Tipo di misura Velocità aria
Area di utilizzo Condotto d'aria, Immersione in acqua
Tipo di uscita Relè
Installazione Fileattura R 1"
Settore di Applicazione HVAC-R, Processi industriali

ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
