Immagini a scopo illustrativo, vedi la documentazione.

SKU
AFF-20

Prodotto di qualità per il settore riscaldamento, climatizzazione e aerazione (Montaggio a muro)

- Range di misura umidità: 0…100 % u.r.
- Uscita attiva 4-20mA o 0-10V
- Alimentazione di tensione: 24 V AC (±20%); 15...36 V DC
- Grado di protezione: IP 65 (secondo EN 60 529), solo involucro!
- Precisione ± 1,8 %

Disponibile
A partire da

256,92 €

Spedizione gratuita da €120 IVA escl.


Semplicità e velocità: ordine web




Per quantitativi consistenti:

? Preventivo non cumulabile con promozioni web.
Articoli in sconto iNella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato
Articoli in stock i

Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati.

Verifica disponibilità
Seleziona modello

Spedizione gratuita da €120 IVA escl.

Per quantità consistenti:
? Preventivo non cumulabile con promozioni web.



Sonda di umidità ±1,8% IP65 uscita 4-20mA/0-10V - PDM

Tipo di Uscita
Display
Lunghezza stelo
Prodotti
Elementi prodotti raggruppati
Cod.Art. Nome prodotto Disponibilità Prezzo Qtà
AFF-20-I_TYR2_100MM
Sensore di umidità, range 0..100 % r.H., alim. 15...36V DC, uscita 4-20mA
256,92 €
AFF-20-U_TYR2_100MM
Sensore di umidità, range 0...100 % r.H., alim. 24V AC - 15...36V DC, uscita 0-10V
256,92 €
AFF-20-I_LCD_TYR2_100MM
Sensore di umidità, range 0..100 % r.H., alim. 15...36V DC, uscita 4-20mA + Display
311,15 €
AFF-20-U_LCD_TYR2_100MM
Sensore di umidità, range 0..100 % r.H., alim. 24V AC - 15...36 V DC, uscita 0-10V + Display
311,15 €
SF-M
Filtro di metallo sinterizzato Ø 16 mm, L = 32 mm, intercambiabile
1+ pezzi in magazzino
45,08 €
WS-01
Protezione dagli urti e irraggiamento solare, 184x180x80 mm, in acciaio inox
33,84 €
WS-03
Protezione da intemperie e irraggiamento solare, 200x180x150 mm in acciaio inox
47,65 €

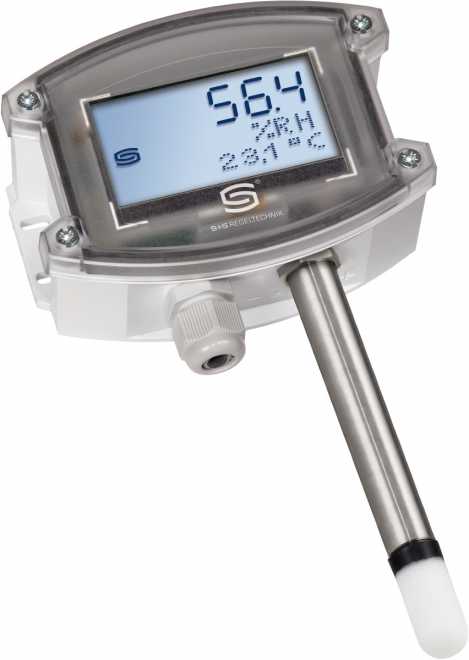

Sensore di temperatura e di umidità ambiente calibrabile HYGRASGARD® AFF - 20 (± 1,8 %) con filtro sinterizzato di plastica (come opzione sinterizzato in metallo); involucro in plastica antiurto a scelta con/senza display. Misura l'umidità relativa e ⁄ o la temperatura dell'aria; trasforma le grandezze di misura in un segnale normalizzato di 0 - 10 V o 4...20 mA. Dispone di quattro range di temperatura configurabili e viene utilizzato in ambienti non aggressivi, senza polvere, in impianti di refrigerazione, climatizzazione, aerazione e di camere bianche. L'umidità relativa (in % di u. r.) è il quoziente tra la pressione parziale di vapore acqueo e la pressione di vapore saturo alla relativa temperatura del gas. I trasmettitori di misura sono concepiti per il rilevamento preciso dell'umidità. Come elemento di misura per il rilevamento dell'umidità viene usato un sensore digitale e stabile a lungo termine. Una regolazione di precisione può essere eseguita dall'utilizzatore.

Prodotto di qualità per il settore riscaldamento, climatizzazione e aerazione, precisione ± 1,8 %

Opzioni: Display illuminato, a tre righe, dimensioni ca. 70 x 40 mm (L x A);

Accessori:
- SF-M, Filtro sinterizzato in metallo, diam. 16 mm, L = 32 mm, intercambiabile, in acciaio inox V4A (1.4404), in tabella;
- WS-01, Protezione dagli urti e irraggiamento solare, 184 x 180 x 80 mm, in acciaio inox, in tabella;
- WS-03, Protezione da intemperie e irraggiamento solare, 200 x 180 x 150 mm, in acciaio inox, in tabella;

Caratteristiche tecniche:

Alimentazione di tensione24 V AC (±20 %); 15...36 V DC nella variante U
15...36 V DC nella variante I a seconda del carico, ondulazione residua stabilizzata ± 0,3 V
Potenza assorbita< 1,1 VA ⁄ 24 V DC ; < 2,2 VA ⁄ 24 V AC
CaricoRa (Ohm) = (Ub -14 V) ⁄ 0,02 A nella variante I
Resistenza di caricoRL > 5kOhm nella variante U
Sensorisensore di umidità digitale,
con sensore di temperatura integrato,

bassa isteresi, alta stabilità a lungo termine
Range di misura umidità0…100 % u.r.
(l'uscita corrisponde a 4 20 mA o 0-10 V)
Scostamento umiditàtipo ± 1,8 % u. r. (10…90 % u. r.) a +25 °C, altrimenti ± 2,0 % u.r.
Uscita umidità4...20 mA per la variante I
0-10 V per la variante U
Temperatura ambienteconservazione -35...+85 °C; esercizio -30...+80 °C, non condensante
Scostamento temperaturatipico ±0,2 K a +25 °C
Protezione sensoreFiltro sinterizzato in plastica,
Ø 16 mm, L = 35 mm, intercambiabile
(come opzione filtro sinterizzato in metallo,
Ø 16 mm, L = 32 mm)
Collegamento di processocon viti
Tubo di protezioneacciaio inox V2A (1.4301), Ø 16 mm, NL = 137 mm
Collegamento elettrico2, 3 o 4 fili
0,14 - 1,5 mm² tramite morsetti a vite
Involucroplastica, stabilizzato contro raggi UV,
materiale poliammidico,
rinforzato al 30 % con sfere di vetro,
con viti a chiusura rapida
(combinazione intaglio ⁄ impronta a croce),
colore bianco traffico (simile a RAL 9016)
Dimensioni involucro126 x 90 x 50 mm (Tyr 2)
Avvitamento cavoM16 x 1,5 (adattatore Y); con scarico della trazione,
intercambiabile, max. diametro interno 10,4 mm
Stabilità a lungo termine±1 % ⁄ anno
Umidità dell'aria consentita< 95 % u. r., aria senza condensa
Classe di protezioneIII (secondo EN 60 730)
Grado di protezioneIP 65 (secondo EN 60 529), solo involucro!
Normeconformità CE secondo la direttiva CEM 2014 ⁄ 30 ⁄ EU,
secondo EN 61326-1, secondo EN 61326-2-3
Maggiori Informazioni
Tipo di misura Umidità relativa
Installazione A parete

ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
