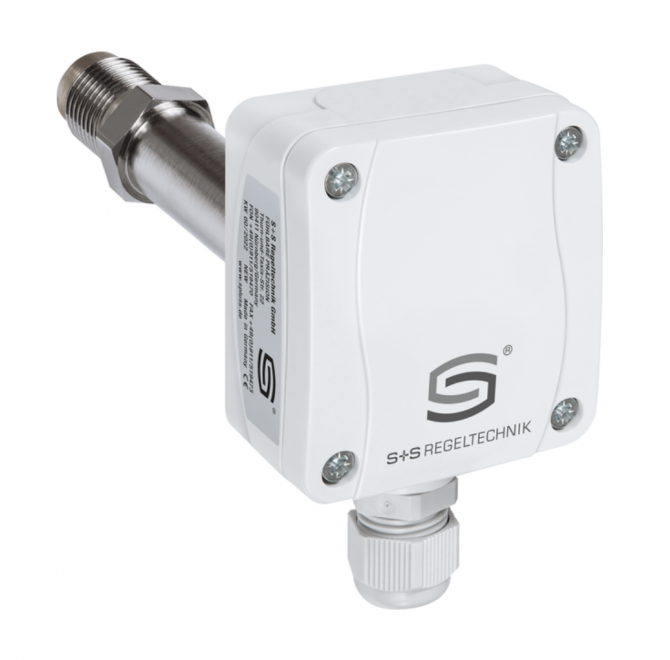

Sonda di umidità e temperatura calibrabile HYGRASGARD® ESFTF con attacco filettato, progettata per l’impiego in sistemi a pressione. Il dispositivo è realizzato in involucro di plastica antiurto con viti a chiusura rapida, avvitamento cavo e canale con filetto G1/2", completo di filtro sinterizzato in metallo intercambiabile.

La sonda serve per il rilevamento dell’umidità relativa 0...100 % u.r. e della temperatura in condotte ad aria compressa fino a 10 bar. La temperatura è configurabile tramite 4 range di misura: 0...+50 °C, -20...+80 °C, -30...+70 °C oppure 0...+100 °C. Il trasmettitore converte le grandezze misurate in segnali standard 0-10 V nella variante ESFTF-U oppure 4...20 mA nella variante ESFTF-I.

Dalle grandezze misurate vengono calcolate internamente ulteriori grandezze caratteristiche, richiamabili tramite l’uscita dell’umidità: umidità assoluta, rapporto di miscelazione e temperatura del punto di rugiada, commutabili tramite DIP switch.

Il dispositivo integra una protezione del sensore in caso di forte umidità, nel range 95...99 % u.r.. Quando l’umidità relativa supera la soglia impostata in fabbrica al 95 % u.r., viene attivata una funzione di riscaldamento temporizzata che protegge il sensore dalla condensa; durante questa fase i segnali di uscita restano sugli ultimi valori misurati.

Il sensore digitale di umidità con sensore di temperatura integrato garantisce bassa isteresi e alta stabilità a lungo termine. La precisione tipica è di ±3,0 % u.r. nel range 30...70 % u.r. a +25 °C, altrimenti ±3,5 %, mentre la precisione della temperatura è tipicamente ±0,5 K a +25 °C.

La sonda è calibrata in fabbrica; in base alle specifiche condizioni ambientali è possibile effettuare un aggiustamento di precisione da parte di personale specializzato. Il montaggio deve essere eseguito in posizione verticale, con il sensore di umidità rivolto verso il basso.

Opzioni disponibili:

Display LCD;
Collegamento cavo con connettore M12 secondo EN 61076-2-101, su richiesta.
