La AERASGARD® KTM-CO2-SD è una sonda da canale per la misura della temperatura e del tenore di CO2 nell’aria, con uscite attive 0-10 V a impostazione fissa. Integra sensore CO2 fotoacustico NDIR con range selezionabile 0...2000 ppm o 0...5000 ppm, sensore di temperatura –35...+80 °C, flangia di montaggio e filtro sinterizzato in plastica, risultando adatta per impianti HVAC, ventilazione, building automation, uffici, hotel, sale conferenze e ambienti commerciali.
319,68 € 336,51 €
Spedizione gratuita da €120 IVA escl.
Per quantitativi consistenti:
 Articoli in sconto i | Nella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato |
| Articoli in stock i | Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati. |

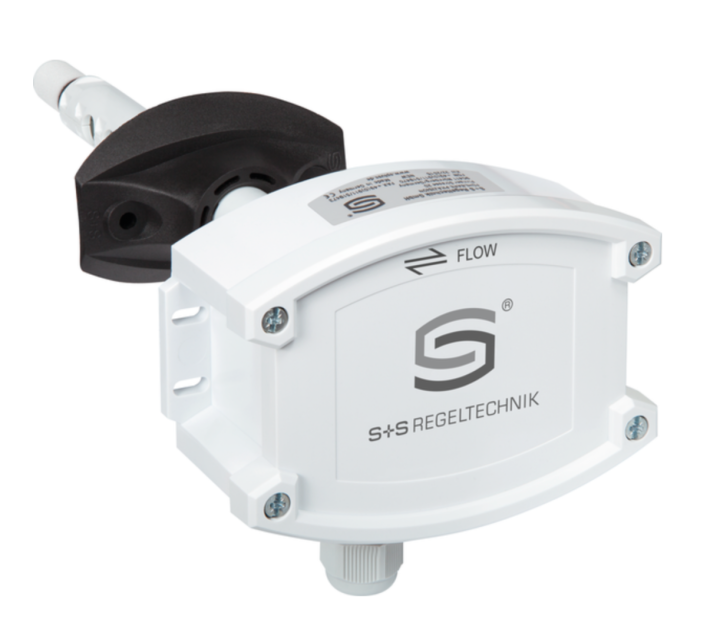

Sonda temperatura e CO2 da canale 0-10 V – cod. KTM-CO2-SD
Brand
S+S Regeltechnik
La AERASGARD® KTM-CO2-SD è una sonda multifunzionale da canale con uscita attiva 0-10 V, progettata per rilevare il tenore di CO2 e la temperatura dell’aria nei sistemi HVAC, negli impianti di ventilazione e nelle applicazioni di building automation. Il dispositivo misura la CO2 tramite sensore fotoacustico NDIR con tecnologia a infrarossi non dispersiva, con campo selezionabile tramite DIP switch tra 0...2000 ppm e 0...5000 ppm. La temperatura viene misurata nel campo –35...+80 °C. Le grandezze misurate sono trasformate in due segnali analogici normalizzati 0-10 V: uscita 1 per CO2 e uscita 2 per temperatura. La versione KTM-CO2-SD ha uscita 0-10 V a impostazione fissa e non dispone di contatto in scambio. La sonda viene fornita con flangia di montaggio in plastica e filtro sinterizzato in plastica standard intercambiabile. Il filtro sinterizzato in metallo SF-M è previsto come accessorio opzionale. Questa variante non misura umidità e non misura VOC: quelle funzioni appartengono ad altre versioni della stessa scheda tecnica.
| Dati tecnici | |
|---|---|
| Tipologia | Sonda da canale per temperatura e CO2 con uscita attiva |
| Famiglia | AERASGARD® KTM-CO2-SD |
| Variante | KTM-CO2-SD, Standard |
| Grandezze misurate | CO2, temperatura |
| Grandezze non presenti su questa variante | Umidità relativa, VOC / qualità dell’aria |
| Alimentazione | 24 V AC/DC ±10% |
| Potenza assorbita | Tipica < 4,8 W a 24 V DC; < 6,8 VA a 24 V AC; corrente di picco 200 mA |
| Sistema unità | SI di default; unità imperiali commutabili tramite DIP switch |
| Unità di misura | CO2 [ppm], temperatura [°C] / [°F] |
| Uscite | 2 × 0-10 V, impostazione fissa |
| Uscita 1 | CO2 0-10 V |
| Uscita 2 | Temperatura 0-10 V |
| Uscita relè | Non presente nella versione KTM-CO2-SD |
| Sensore CO2 | Sensore fotoacustico NDIR, tecnologia a infrarossi non dispersiva |
| Calibrazione CO2 | Calibrazione automatica a impostazione fissa; tasto zero |
| Campo di misura CO2 | 0...2000 ppm oppure 0...5000 ppm |
| Selezione range CO2 | Tramite DIP switch |
| Precisione CO2 | Tipica ±50 ppm ±5% del valore di misura |
| Sensibilità temperatura CO2 | ±5 ppm/°C oppure ±0,5% del valore di misura/°C, in base al valore maggiore |
| Sensibilità pressione CO2 | ±0,13% per mm Hg |
| Stabilità a lungo termine CO2 | < 2% in 15 anni |
| Scambio di gas | Diffusione |
| Tempo di risposta | < 2 minuti, con velocità minima del flusso 0,3 m/s in aria |
| Campo di misura temperatura | –35...+80 °C / –31...+176 °F |
| Range esercizio temperatura | –10...+60 °C / +14...+140 °F |
| Precisione temperatura | Tipica ±0,2 K / ±0,5 °F a +25 °C / +77 °F |
| Temperatura ambiente | –10...+60 °C |
| Collegamento elettrico | Morsetti a vite, 0,14...1,5 mm² |
| Collegamento cavo standard | Pressacavo M16 × 1,5 con scarico della trazione, diametro interno max. 10,4 mm |
| Connettore M12 | Opzione su richiesta, non standard |
| Custodia | Plastica resistente ai raggi UV, poliammide rinforzata al 30% con sfere di vetro |
| Colore custodia | Bianco traffico, simile a RAL 9016 |
| Dimensioni involucro | 126 × 90 × 50 mm, Tyr 2 |
| Tubo di protezione | PLEUROFORM™, poliammide PA6, Ø20 mm |
| Lunghezza nominale tubo | NL = 200 mm |
| Lunghezza tubo | 202,5 mm senza filtro; 235 mm con filtro |
| Tubo accorciato | NL = 120 mm su richiesta |
| Velocità aria massima | 30 m/s |
| Protezione sensore standard | Filtro sinterizzato in plastica SF-K, Ø16 mm, L = 35 mm, intercambiabile |
| Filtro opzionale | Filtro sinterizzato in metallo SF-M, Ø16 mm, L = 32 mm, acciaio inox V4A |
| Collegamento di processo | Flangia di montaggio in plastica inclusa nella fornitura |
| Classe di protezione | III secondo EN 60730 |
| Grado di protezione involucro | IP65 secondo EN 60529, involucro montato |
| Grado di protezione PLEUROFORM | IP30, permeabile alla diffusione |
| Norme | Conformità CE secondo direttiva EMC 2014/30/EU |
| Nota sicurezza | Il dispositivo non deve essere usato come dispositivo importante per la sicurezza |
| Settore di Applicazione | Building Automations & Smart Home, HVAC-R, Controllo Qualità Aria, Controllo e Regolazione, Uffici, Scuole e Strutture Pubbliche |
|---|---|
| Tipo di misura | Temperatura, Anidride carbonica CO2 |
| Ambiente di utilizzo | Condotto d'aria |
| Elemento di misura | Ottico NDIR |
| Tipo di uscita | Tensione 0-10V |
| Installazione | Attacco a flangia |
ITSensor non è il produttore degli articoli commercializzati, i documenti che accompagnano gli articoli potrebbero contenere informazioni più dettagliate rispetto a quelle mostrate sul sito. Ti consigliamo pertanto di non considerare le informazioni qui presentate esaustive o sostitutive di un consulto tecnico.
