Prodotto di qualità brevettato (brevetto n. DE 10 2014 010 719.1)
- VOC: 0-100%
- CO2: 0...2000/5000 ppm
- 2 Uscite 0-10V oppure 4-20mA + Contatto in scambio
- Sensore ottico NDIR con calibrazione automatica e manuale, incl. compensazione atmosferica della pressione dell’aria (fino a 1100 mbar)
- Sensore VOC con calibrazione automatica
- Incl. flangia di montaggio
415,73 €
Spedizione gratuita da €120 IVA escl.
Per quantitativi consistenti:
 Articoli in sconto i | Nella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato |
| Articoli in stock i | Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati. |

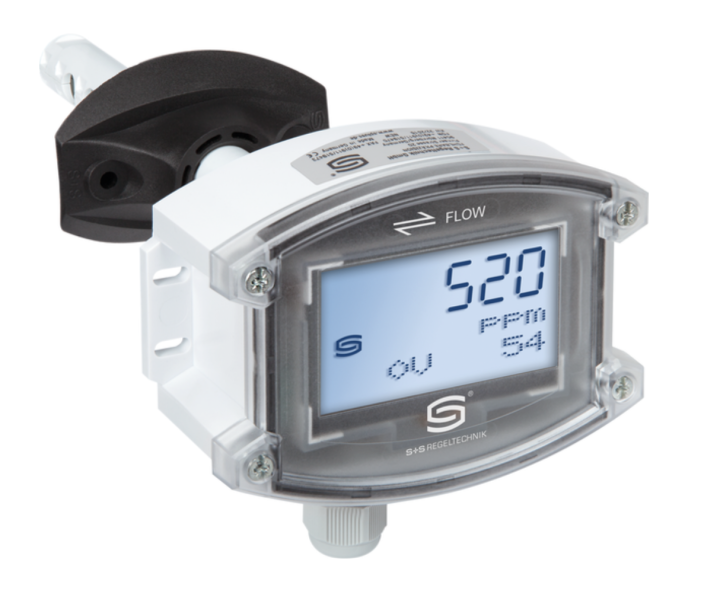

Sensore di qualità dell'aria VOC e CO2 per canale con uscita attiva 0-10V o 4-20mA
La sonda per canale con comando a microprocessore AERASGARD® KLQ - CO2 - W con calibrazione automatica e manuale non necessita di manutenzione e serve al rilevamento dell’intero clima dell’ambiente. Misura la CO2 nell'ambito di 0...2000 ppm o 0...5000 ppm, la qualità dell’aria (VOC) in uno dei tre stadi di sensibilità a scelta LOW / MEDIUM (default) / HIGH, la temperatura nell'ambito di –35...+80 °C e l’umidità relativa di 0...100 % r.H. Le grandezze di misura vengono trasformate in segnali normalizzati di 0 -10 V o 4...20 mA (selezionabile tramite DIP switch). Come opzione è possibile rappresentare le grandezze di misura in maniera permanente sul display illuminato. L'umidità relativa (% di u. r.) è il quoziente tra la pressione parziale di vapore acqueo e la pressione di vapore saturo alla relativa temperatura del gas. Un sensore digitale e stabile a lungo termine usato come elemento di misura per il rilevamento dell'umidità relativa dell'aria e della temperatura garantire degli esatti risultati di misurazione. Il tenore di CO2 dell'aria viene rilevato dal sensore ottico NDIR (tecnologia a infrarossi non dispersiva). Il range di rilevamento del sensore viene calibrato su applicazioni standardizzate come per es. monitoraggio di locali d'abitazione e di sale per conferenze. Ventilazione sulla base delle necessità, aumento del benessere e dei vantaggi per il cliente, comfort elevato nonché un abbassamento dei costi di esercizio grazie al risparmio energetico sono solo alcuni dei risultati dell'impiego delle sonde AERASGARD® CO2. Quanto detto sopra indica che ci sono applicazioni per misurare il CO2, applicazioni per misurare il VOC, ma dal nostro punto di vista rivestono un'importanza maggiore le applicazioni per la combinazione di entrambe le grandezze di misura. A questo proposito è importante che queste grandezze di misura non vengano trasformate una nell'altra ovvero non si verifichino derivazioni tra di loro. Un dispositivo di misura CO2 NDIR misura in modo selettivo e non può rilevare alcun VOC, un sensore di gas misto VOC non può rilevare molecole di CO2.
Avvertenza: questo apparecchio non deve essere usato come dispositivo importante per la sicurezza!
Opzioni: Display illuminato, a tre righe, dim. ca. 70 x 40 (L x A);
Accessori: SF-M, Filtro sinterizzato in metallo, diam. 16mm, L= 32mm, intercambiabile, in acciaio inox V4A (1.4404), in tabella;
Caratteristiche tecniche:
| Alimentazione di tensione | 24 V AC ⁄ DC (± 10 %) |
|---|---|
| Potenza assorbita | < 4,8 W ⁄ 24 V DC tipico; < 6,8 VA ⁄ 24 V AC tipico; corrente di picco 200 mA |
| Sensore VOC | sensore VOC (ossido metallico), con calibrazione automatica (volatile organic compounds = composti organici volatili) |
| Range di misura VOC | 0...100 % qualità dell'aria; riferita al gas di calibrazione; diverse opzioni di configurazione (selezionabili tramite DIP switch) sensibilità VOC low, medium, high |
| Uscita VOC | 0 -10 V (0 V = aria pulita, 10 V = aria sporca) o 4...20 mA (selezionabile tramite DIP Switch) (punto di commutazione regolabile da 0...100 % del segnale di uscita) |
| Precisione di misura VOC | ± 20 % Vf (riferito al gas di calibrazione) |
| Durata utile | > 60 Mesi (in condizioni di inquinamento normale) |
| Range di misura CO2 | diverse opzioni di configurazione (selezionabili tramite DIP switch) 0...2000 ppm; 0...5000 ppm |
| Sensore CO2 | sensore ottico NDIR (tecnologia a infrarossi non dispersiva) incl. compensazione atmosferica della pressione dell’aria (fino a 1100 mbar) con calibrazione automatica e manuale |
| Uscita CO2 | 0 -10 V o 4...20 mA (selezionabile tramite DIP switch) |
| Precisione di misura CO2 | ± 30 ppm ± 3 % del valore di misura |
| In base alla temperatura CO2 | ± 5 ppm ⁄ °C o ± 0,5 % del valore di misura ⁄ °C (in base a quale valore è maggiore) |
| Sensibilità alla pressione | ± 0,13 % ⁄ mm Hg |
| Scambio di gas | Diffusione |
| Uscita relè | con contatto in scambio a potenziale zero 24 V (assegnazione selezionabile tramite DIP switch) |
| Tempo di risposta | < 2 minuti |
| Uscite | 0 -10 V o 4...20 mA (selezionabile tramite DIP switch, a variante selezionata vale uniformemente per tutte le uscite) carico < 800 Ω |
| Temperatura ambiente | –10...+60 °C |
| Collegamento di processo | tramite flangia in plastica (compreso nella fornitura) |
| Tubo di protezione | PLEUROFORMTM, materiale poliammidico (PA6), non si gira, Ø 20 mm, vmax = 30 m/s (aria), senza filtro: NL = 202.5 mm / con filtro in plastica: NL = 235 mm (come opzione con filtro in metallo: NL = 227 mm) |
| Collegamento elettrico | 0,14 - 1,5 mm², con morsetti a vite |
| Involucro | plastica, stabilizzato contro raggi UV, materiale poliammidico, rinforzato al 30 % con sfere di vetro, con viti a chiusura rapida (combinazione intaglio ⁄ impronta a croce), colore bianco traffico (simile a RAL 9016) |
| Dimensioni involucro | 126 x 90 x 50 mm (Tyr 2) |
| Avvitamento cavo | M 16 x 1,5 ; con scarico della trazione, intercambiabile |
| Stabilità a lungo termine | < 2 % in 15 anni |
| Classe di protezione | III (secondo EN 60 730) |
| Grado di protezione | IP 65 (secondo EN 60 529) solo involucro! (PLEUROFORM IP 30) |
| Norme | conformità CE, compatibilità elettromagnetica secondo EN 61326 secondo la direttiva 2014 ⁄ 30 ⁄ EU |
Maggiori dettagli in scheda tecnica, scaricabile dalla sezione ALLEGATI
