- Umidità: 0...100 % u.r.
- Temperatura: 0...+50 °C / -20...+50 °C / -20...+80 °C / 0...+100 °C
- Uscite attive: 3x 0-10 V oppure 3x 4...20 mA
- Uscita di commutazione: 1 contatto in scambio
- Precisione: umidità ±3,0 % u.r. a +25 °C; temperatura ±0,5 K a +25 °C
- Sensore digitale con rivestimento protettivo PTFE
- Calcola umidità assoluta, rapporto di miscelazione, punto di rugiada e temperatura di bulbo umido
- Grado di protezione: IP65, sensori anticondensa
- Disponibile con o senza display LCD
357,15 € 375,95 €
Spedizione gratuita da €120 IVA escl.
Per quantitativi consistenti:
 Articoli in sconto i | Nella tabella dei modelli è presente almeno un articolo in offerta speciale con prezzo scontato |
| Articoli in stock i | Nella tabella dei modelli troverai l'icona della disponibilità per articoli con almeno 1 pezzo in stock. Se sei interessato a più pezzi, contattaci specificando codice e quantitativo interessati. |
Sonda di umidità e temperatura IP65 per ambienti estremi uscita 4-20mA/0-10V
Brand
S+S Regeltechnik

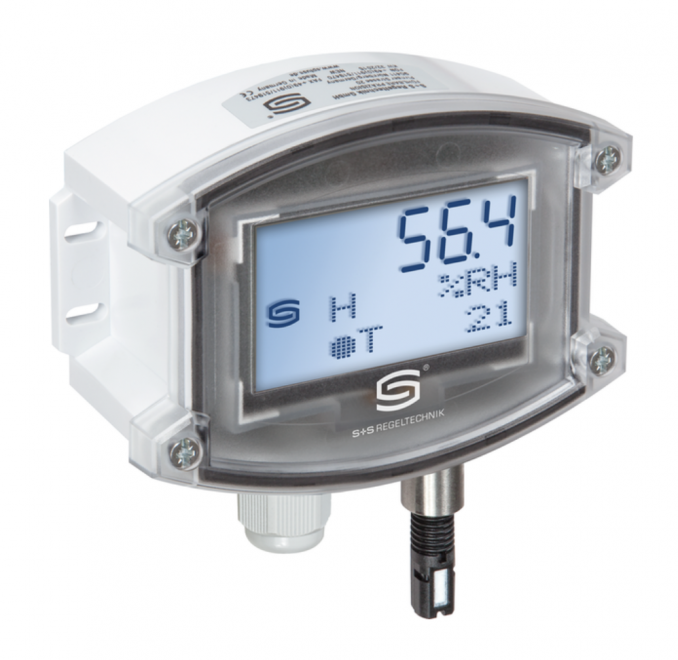

Sonda di umidità e temperatura a parete HYGRASREG® AFTF-45, progettata per l’impiego in condizioni ambientali estreme. Il dispositivo è dotato di sensori a tenuta con grado di protezione IP65, involucro in plastica antiurto con viti a chiusura rapida, avvitamento cavo e uscita di commutazione attiva. È disponibile con o senza display LCD.
La sonda rileva l’umidità relativa da 0...100 % u.r. e la temperatura con quattro range configurabili: 0...+50 °C, -20...+50 °C, -20...+80 °C oppure 0...+100 °C. Il trasmettitore converte le grandezze misurate in segnali standard, disponibili nella variante AFTF-45-U con 3 uscite attive 0-10 V oppure nella variante AFTF-45-I con 3 uscite attive 4...20 mA.
Oltre a umidità relativa e temperatura, il dispositivo calcola internamente diverse grandezze alternative richiamabili tramite l’uscita OUT3: umidità assoluta, rapporto di miscelazione, punto di rugiada e temperatura di bulbo umido. Queste grandezze sono selezionabili tramite DIP switch. La versione con display permette la visualizzazione fino a tre grandezze, regolabili tramite DIP switch.
Il sensore digitale di umidità e temperatura integrato, con rivestimento protettivo PTFE, garantisce bassa isteresi, alta stabilità a lungo termine e affidabilità anche in applicazioni gravose. La precisione tipica è di ±3,0 % u.r. per l’umidità nel range 30...70 % u.r. a +25 °C, e di ±0,5 K per la temperatura a +25 °C.
La sonda trova applicazione nella tecnica medicale, nella refrigerazione, nella regolazione, nella climatizzazione e nelle camere bianche. È calibrata in fabbrica; in base alle condizioni ambientali è possibile effettuare una regolazione di precisione da parte di personale specializzato.
Il dispositivo dispone inoltre di 1 contatto in scambio a potenziale zero, utilizzabile come uscita di commutazione. L’involucro è realizzato in plastica resistente ai raggi UV, colore bianco traffico simile a RAL 9016, con dimensioni 126 x 90 x 50 mm. Il collegamento elettrico avviene tramite morsetti a vite da 0,14 - 1,5 mm².
Opzioni disponibili:
Display LCD illuminato a tre righe;
Variante uscita 0-10 V;
Variante uscita 4...20 mA.
Accessori disponibili:
WS-01, protezione dagli urti e irraggiamento solare;
WS-03, protezione da intemperie e irraggiamento solare.
| Dati tecnici | |
|---|---|
| Alimentazione di tensione | 24 V AC/DC (±10%) |
| Carico | > 100 kOhm nella variante U; 100...500 Ohm nella variante I |
| Potenza assorbita | Tipico < 6 W a 24 V DC, corrente di picco 200 mA |
| Grandezze di misura | Umidità relativa [% RH], temperatura [°C] |
| Parametri | Umidità assoluta [g/m³], rapporto di miscelazione [g/kg], punto di rugiada [°C], temperatura di bulbo umido [°C] |
| Uscite | 3 uscite attive 0-10 V oppure 4...20 mA |
| Uscita di commutazione | 1 contatto in scambio, a potenziale zero, 48 V, 0,1 A; isteresi di commutazione: 2% della scala selezionata |
| Sensore | Sensore di umidità digitale con sensore di temperatura integrato, con coating PTFE, bassa isteresi, alta stabilità a lungo termine |
| Range di misura umidità | 0...100 % u.r. |
| Precisione umidità | Tipico ±3,0 % nel range 30...70 % u.r. a +25 °C, altrimenti ±3,5 % |
| Uscita umidità | 0-10 V nella variante U; 4...20 mA nella variante I |
| Range di misura temperatura | 4 range configurabili: 0...+50 °C default; -20...+50 °C; -20...+80 °C; 0...+100 °C |
| Precisione temperatura | Tipico ±0,5 K a +25 °C |
| Uscita temperatura | 0-10 V nella variante U; 4...20 mA nella variante I |
| Stabilità a lungo termine | ±1% all’anno |
| Tempo di reazione | t90 < 60 s |
| Tempo di avviamento | < 10 min |
| Dimensioni sensore | Ø 10,5 mm, L = ca. 26 mm |
| Tubo di protezione | Acciaio inox V2A (1.4301), Ø 16 mm, NL = ca. 20 mm |
| Involucro | Plastica resistente ai raggi UV, materiale poliammidico rinforzato al 30% con sfere di vetro, con viti a chiusura rapida, colore bianco traffico simile a RAL 9016; coperchio display trasparente |
| Dimensioni involucro | 126 x 90 x 50 mm (Tyr 2) |
| Collegamento cavo | Avvitamento cavo in plastica M16 x 1,5, con scarico della trazione, intercambiabile, diametro interno max. 10,4 mm |
| Collegamento elettrico | 0,14 - 1,5 mm² tramite morsetti a vite |
| Collegamento di processo | Con viti |
| Temperatura ambiente | Conservazione -20...+50 °C; esercizio -20...+50 °C |
| Umidità dell’aria ammessa | < 100 % u.r., aria priva di inquinanti |
| Classe di protezione | III secondo EN 60730 |
| Grado di protezione | IP65 secondo EN 60529; involucro IP65, sensori IP65 anticondensa |
| Norme | Conformità CE secondo direttiva CEM 2014/30/EU |
| Come opzione | Display illuminato a tre righe, dimensioni ca. 70 x 40 mm, per indicazione di temperatura, umidità effettiva e/o grandezze a scelta |
| Settore di Applicazione | Celle frigorifere, HVAC-R, Controllo Qualità Aria, Controllo e Regolazione, Farmaceutica e Ospedaliero, Laboratori e Camere Bianche, Processi industriali |
|---|---|
| Tipo di misura | Temperatura/Umidità |
| Ambiente di utilizzo | Ambiente interno, Ambiente esterno |
| Tipo di uscita | Tensione 0-10V, Corrente 4-20 mA, Relè |
| Installazione | A parete |
